لوله خم کن نوعی از تجهیزات ساخت لوله است که برای خم کردن لولهها استفاده میشود. این تجهیزات در انواع، ویژگیها و مشخصات مختلف موجود است تا نیازهای برنامه شما را برآورده کند. برای انتخاب لوله خم کن مناسب، دانستن در مورد خم کنها مهم است. همچنین مهم است که نیازهای خمشی خود را تجزیه و تحلیل کنید. در کنار این موارد، فاکتورهای زیادی وجود دارد که ممکن است لازم باشد هنگام انتخاب لوله خم کن مناسب در نظر بگیرید. این پست اطلاعاتی در مورد عواملی ارائه میدهد که به انتخاب بهترین خم کن متناسب با نیازهای شما کمک میکند.
آیا تا به حال برای شما هم پیش آمده است که بخواهید یک لوله را با کمک دست خم کنید، در چنین شرایطی نه تنها لوله شما خم نمیشود، بلکه لوله تا شده یا شکسته میشود. اینجا است که اهمیت داشتن یک لوله خم کن مشخص میشود. شاید شما به کمک یک فنر با قطر لوله بتوانید آن را خم کنید، اما مطمئن باشید که زاویه دقیقی نخواهید داشت و مدت انجام این کار مدت زیادی به طول بیانجامد. لوله خم کن است که زاویه دقیق را با سرعتی باور نکردنی به شما ارائه میدهد.
اگر شما هم جزو آن دسته از افرادی هستید که قصد خرید دستگاه لوله خم کن را دارید، اما با توجه به تنوع زیاد مدلها و قیمتها با خرید این ابزار ارزشمند به مشکل برخوردهاید، اصلا نگران نباشید. ما در این مقاله شما را با انواع دستگاه لوله خم کن موجود در بازار آشنا کرده و به شما یک سری نکات مهم را که هنگام خرید لوله خم کن باید به آنها توجه داشته باشید را به شما آموزش میدهیم.
دستگاه لوله خم کن چیست و چه کاربردی دارد؟
دستگاه خم لوله ماشینی است که برای خم کردن لولهها طراحی شده است. معمولاً برای خم کردن لولههای توخالی یا جامد ساخته شده از مواد سخت به اشکال مختلف از جمله زاویه و منحنی دلخواه استفاده میشود. این شامل خم شدن لولههای آهنی، لولههای فولادی، لولههای آلیاژ آلومینیوم و غیره است. خم کنها دارای چندین مزیت از جمله عملکردهای متعدد، ساختار معقول و عملکرد ساده هستند.
حتما بخوانید: راهنمای خرید لوله پرچ کن
انواع لوله خم کن موجود در بازار:
- دستگاه خم لوله فشاری: واقعیت این است که بسیاری از ما با نوعی خمش لوله فشاری به خوبی از پس آن بر میآییم و به همین دلیل بر لیست ما تسلط دارند. این فرآیند به همان اندازه که میشود اساسی است، بخشی از لوله بر روی یک قالب فشار داده میشود که با اندازه آن مطابقت دارد تا زمانی که زاویه مورد نظر به دست آید. اینها واحدهای ساده و مقرون به صرفهای هستند که برای ایجاد خمیدگی در طیف وسیعی از اندازههای لوله عالی هستند. خم کنهای پرس در اشکال و اندازههای مختلفی وجود دارند و میتوانند برای هر چیزی از خطوط سوخت و ترمز گرفته تا لوله های قفس رول در نظر گرفته شوند. فقط باید مطمئن شوید که میتواند با لولههای اندازهای که با آن کار میکنید کار کند و میتواند زوایای مورد نیاز پروژه را ایجاد کند.
- دستگاه خم لوله رول کننده: خم شدن رول به اندازه خمکن فشاری یا چرخشی رایج نیست، اما برای استفاده در گاراژ خانگی گزینه بسیار بیشتری نسبت به خم کن چرخشی است. بر خلاف خمش پرس، از یک قالب استفاده نمیشود و همچنین لوله ثابت نمیماند. در عوض، از میان یک سری قالبها کشیده میشود تا زاویه مورد نظر ایجاد شود. همچنین، بر خلاف خمکنندههای پرس، این خمها برای خمهای جاروبر طولانیتر مناسبتر هستند. شایان ذکر است که رول خم کنها میتوانند سیم پیچ ایجاد کنند، اما جاروهای طولانی به طور کلی برای پروژه های ساخت مانند ساخت سپر خود مفیدتر هستند.
- خم کن لوله روتاری یا چرخشی: هیچ دستگاه خمش چرخشی در این لیست وجود ندارد، و این چیزی نیست که گاراژ خانگی معمولی برای آن استفاده میکند. اینها ماشین آلات صنعتی بزرگی هستند که برای همه منظور استفاده میشوند. با این حال، احتمالاً به لطف سیستمهای اگزوز تا حدودی با آنها آشنا هستید. خم کنهای چرخشی لولهها را روی یک قالب میکشند تا به تدریج زاویه لازم را ایجاد کنند و به ویژه برای بخشهای وسیع تر لوله مفید هستند. گاهی اوقات، این خمکنندهها با یک سنبه جفت میشوند، که جزئی است که در لوله قرار داده میشود تا در طول خمها پشتیبانی ساختاری برای جلوگیری از تغییر شکل ایجاد کند. مجدداً، احتمالاً در فروشگاه خانگی خود به خم کن چرخشی نیاز نخواهید داشت، اما ما خیلی مطمئن نیستیم که دقیقاً چه کاری انجام میدهید.
نکاتی برای استفاده از دستگاه لوله خم کن هیدرولیکی:
پس از خرید خمش لوله باید به نکات زیر توجه کرد:
- قبل از کار، لطفاً بررسی کنید که آیا نقاط روغن کاری دستگاه کمبود روغن دارند یا خیر، آیا دستگاه حفاظت ایمنی قابل اعتمادی دارد یا خیر، و آیا مکانیزم حرکت شل است یا خیر. یک نفر باید قبل از شروع عملیات تایید کند.
- پمپ روغن زانویی را راه اندازی کنید و بررسی کنید که آیا فشار سیستم در محدوده مشخص شده است یا خیر. اگر فشار بیش از حد بالا باشد، ممکن است به اجزای هیدرولیک آسیب برساند و قدرت را هدر دهد. اگر خیلی کم باشد روی کار تاثیر میگذارد.
- موقعیت و زاویه مورد نیاز قطعات را تنظیم کنید و قطعات را در طول مورد نیاز قرار دهید.
- ریل راهنمای بلند کردن عمودی را طوری تنظیم کنید که سیلندر پرس قالب بتواند لوله آهنی را محکم ببندد.
- اطمینان حاصل کنید که سیلندر پرس قالب گیره میتواند لوله آهنی را ببندد.
- در حین کار معمولی، قطعه کار را در قالب خمشی قرار دهید، قسمت جلویی آن را با هم تماس بگیرید و قرار دهید و سوئیچ پایی را فشار دهید تا کامل شود.
- پس از اتمام کار، جریان برق را قطع کرده و تمیزکاری و روغن کاری مناسب را انجام دهید.
- در مواقع اضطراری هنگام کار با خمش لوله، دکمه توقف اضطراری را فشار دهید، سوئیچ چرخش را به حالت دستی بچرخانید و آن را به صورت دستی تنظیم مجدد کنید. در صورت خرابی، لطفا به موقع برای تعمیر گزارش دهید.
نحوه خم کردن دقیق لوله:
هنگام استفاده از دستگاه خمش لوله باید بسیار نگران دقت لوله باشید. برای اطمینان از صحت خم شدن لوله، ابتدا باید مواد اولیه کنترل شود. بهتر است همه لولهها را از یک تامینکننده خریداری کنید، ترجیحا دستهای مشابه، که به ثابت نگه داشتن اندازه لوله کمک میکند.
بنابراین چگونه میتوان لوله را به طور دقیق خم کرد؟
- ابزار خم لوله مناسب را انتخاب کنید. قالبهای خمشی مناسب را انتخاب نمایید، سرعت خم شدن لوله و نرخ تغذیه را میتوان در سطح بالایی حفظ کرد، بنابراین دقت خم شدن لوله را میتوان تضمین کرد.
- سفتی زنجیر چرخ دنده را کنترل کنید که عامل مهمی بر دقت خمش لوله است.
- تنظیم دقیق ابزارها میتواند بر سایش ابزار غلبه کند و تأثیر خوبی در بهبود دقت دستگاه خمش لوله داشته باشد.
- اندازه گیری زاویه خم و مداخله دستی جبران عقب فنر، این روش میتواند دقت تولید محصول را بهبود بخشد.
- دقت تطبیق لغزنده، سر خم لوله و بازوی خمشی لوله را جبران کنید. در طول استفاده طولانی مدت از دستگاه خمش لوله، سایش اجتناب ناپذیر است، اما دقت دستگاه خمش لوله را میتوان با تعویض مقدار کمی از قطعات سایش بهبود بخشید.
حتما بخوانید: راهنمای خرید آچار لوله گیر
نکات مهمی که هنگام خرید لوله خم کن باید در نظر بگیرید:
- اندازه لولههای سازگار: اگر یک دستگاه خم برای اندازه لولهای که به آن نیاز دارید کار نمیکند، برای شما ابزار چندان خوبی نیست. بنابراین، اولین چیزی که باید اطمینان حاصل کنید این است که خمش لولهای را انتخاب کنید که بتواند با قطر مناسب کار کند. خبر خوب این است که اکثر خم کنهای لوله میتوانند با طیف مناسبی از قطرهای مختلف لوله کار کنند. در بسیاری از موارد، مجموعهای از قالبهای قابل تعویض برای کار با آنها خواهید داشت. خم کنهای دستی زیادی وجود دارند که دارای یک قالب با چندین شیار برای قطرهای مختلف لوله هستند. با این حال، قالبهای قابل تعویض معمولاً بهترین گزینه برای کار هستند.
- محدوده خمشی: چه چیزی به اندازه توانایی خم کردن لوله با اندازه مناسب مهم است؟ قرار دادن خم سمت راست در آن حداقل، خمش لوله شما میتواند یک خم ۹۰ درجه ایجاد کند. هنگام تشکیل خطوط ترمز، این همان چیزی است که شما را از روی بیشتر موانع، بالا و پایین میبرد. با این حال، شرایطی وجود دارد که یک ۱۸۰ کامل در یک خم بهتر از دو زاویه راست است. صادقانه بگویم، انواع زوایایی که یک خم کن میتواند ایجاد کند، مشخص میکند که برای چه کاری مناسب است، اما این بدان معنا نیست که یکی از دیگری بهتر است. این بدان معناست که اگر شغل لوله کشی شما فراتر از کارهای عجیب و غریب اینجا و آنجا باشد، احتمالاً میتوانید انتظار داشته باشید که روی دو خم لوله سرمایه گذاری کنید.
- نوع دستگاه خمش لوله را تعیین کنید: دستگاههای خمش لوله شامل دستگاه خمش لوله هیدرولیک نیمه اتوماتیک، دستگاه خمش لوله CNC تمام اتوماتیک و دستگاه خم لوله دو سر میباشد. شما باید محصولاتی را که در حال حاضر برای پردازش نیاز دارید با توجه به مواد، ضخامت و نیازهای خمشی و الزامات تولید آتی برای تعیین نوع خرید ترکیب کنید. این نه تنها بر هزینههای تدارکات تأثیر میگذارد، بلکه بر راندمان خمشی و دقت خمش نیز تأثیر میگذارد. هزینه ماشینهای نیمه اتوماتیک هیدرولیک کمتر است، اما راندمان خمشی و دقت آن به خوبی خم کنهای لوله CNC نیست. دستگاههای خمش لوله دو سر برای محصولات خاص مناسب تر هستند و تطبیق پذیری آنها به اندازه دستگاههای خمش تک سر نیست.
- ظرفیت دستگاه را تعیین کنید: مدل ماشین مناسب را با توجه به قطر لوله، ضخامت دیواره، شعاع خمش، الزامات دقت خمشی و فرآیند خمش خم مورد نیاز تعیین کنید.
- کیفیت و دقت دستگاه را انتخاب کنید: پس از انتخاب مدل و پیکربندی، لازم است کیفیت ساخت دستگاه خمش لوله مانند ساختار دستگاه، کیفیت موتور، کیفیت رک و پینیون، ریل راهنما و دقت دستگاه خمش لوله را در نظر بگیرید.
- پایداری سیستم کنترل را بررسی کنید: سیستم CNC قلب دستگاه خم کردن لوله است و پیکربندی سخت افزاری سیستم CNC پایداری سیستم CNC و کارایی خمش لوله را تعیین میکند.
- دوام ابزار: جنس ابزار دستگاه خم لوله و طراحی آن نیز بسیار مهم است. یک ابزار خوب میتواند شما را قادر سازد تا خمش کاملی داشته باشید، از کیفیت خمش اطمینان حاصل کنید و در هزینههای آینده خود صرفه جویی کنید.
- یادگیری و استفاده از این عملیات آسان است: این مشکل برای کاربران بسیار نگران کننده است. برای اینکه یک شرکت سودآور باشد، دستگاه خمش لوله باید توسط اپراتور در مدت زمان کوتاهی درک شده و به طور ماهرانهای با دستگاه کار کند، پیوندهای میانی انطباق و یادگیری را کاهش دهد و در نتیجه هزینههای عملیاتی را کاهش دهد.
- ضمانتنامه: یک تامین کننده خوب باید دستگاه خمش لوله خود را تا ۲ سال گارانتی ارائه دهد.
با توجه با نکاتی که گفته شد، میتوانید لولهخم کن مورد نظر خود را خریداری نمایید. ما برای سهولت کار شما عزیزان، لیستی از چند مدل لولهخم کن ارزان، پرفروش و باکیفیت موجود در بازار را جمع آوری کردهایم. با کلیک کردن روی هر تصویر یا زدن دکمهی زیر هر آیتم میتوانید اطلاعات بیشتری از هر محصول را دریافت نمایید.
۱ فنر لوله خم کن پی اند ام مدل ۳-۳/۴
مشخصات
-
ابعاد۳۰۰۰x4x4 سانتیمتر
-
وزن۱۹۵۰ گرم
-
جنساستیل
۲ لوله خم کن سوپر استارز مدل ST-N364A-08
مشخصات
-
وزن۲ کیلوگرم
-
ویژگیهای مفتول بر، مهرهشکن و پولیکشدارای روکش دسته
-
سایر توضیحاتخم کن اهرمی سوپر استارز Super Stars سایز ۱/۲ مدل ST-N364A-08
۳ فنر لوله خم کن مدل ۵/۸
مشخصات
-
ابعاد۳۵x3x2 سانتیمتر
-
وزن۲۵۰ گرم
-
جنساستیل ضد زنگ
-
سایر توضیحاتفنر خم کن روکار لوله سایز ۵/۸ اینچ
۴ فنر لوله خم کن پی اند ام مدل ۲-۳/۴
مشخصات
-
ابعاد۲۰۰x3x3 سانتیمتر
-
وزن۱۱۵۰ گرم
-
جنساستیل ضد زنگ
۵ فنر لوله خم کن پی اند ام مدل ۳-۳/۸
مشخصات
-
ابعاد۳۰۰x4x4 سانتیمتر
-
وزن۶۰۰ گرم
-
جنساستیل
۶ فنر لوله خم کن پی اند ام مدل ۲-۵/۸
مشخصات
-
ابعاد۲۰۰۰x5x5 سانتیمتر
-
وزن۱۹۴۰ گرم
-
جنساستیل
۷ فنر لوله خم کن مدل ۳/۴
مشخصات
-
ابعاد۳۵x2x3 سانتیمتر
-
وزن۳۰۰ گرم
-
جنساستیل ضد زنگ
۸ لوله خم کن مدل سه پایه
مشخصات
-
وزن۱۵.۰۰۰ کیلوگرم
-
سایر توضیحاتمناسب برای خم کردن لوله برق و لوله های مبلیمناسب برای لوله های برق سایزهای :۱۱، ۱۳، ۱۶ و ۲۱خم لوله تا ۱۸۰درجه ، دارای صفحه مدرج
۹ فنر لوله خم کن مدل S_20
مشخصات
-
ابعاد۱۸۰x2x2 سانتیمتر
-
وزن۳۰۰ گرم
-
جنسفلز
-
مناسب برای لوله و اتصالاتبرق
۱۰ فنر لوله خم کن پی اند ام مدل ۵-۳/۴
مشخصات
-
ابعاد۵۰۰x3x3 سانتیمتر
-
وزن۳۰۰۰ گرم
-
جنساستیل
۱۱ لوله خم کن سوپرفیکس سوپرپایپ کد ۰۱
مشخصات
-
وزن۱.۵ کیلوگرم
-
سایر توضیحاتابزار خم کن برای فرم دهی پروفیل تخت سوپرفیکس برای اجرای سیستم بست و ساپورتقابل وصل کردن به میزکار به وسیله گیره دارای کیف مخصوصبه وسیله این خم کن می توانید پروفیل تخت را به هر شکل دلخواه فرم دهید و با پیچ و مهره ثابت نمایید
۱۲ فنر لوله خم کن مدل ۵/۸ کد ۱۶
مشخصات
-
ابعاد۳۰x5x6 سانتیمتر
-
وزن۵۰ گرم
-
جنسفلز روکشدار
۱۳ فنر لوله خم کن پرشین مدل ۵-۳/۴ توکار
مشخصات
-
ابعاد۵۰۰۰x4x4 سانتیمتر
-
وزن۳۳۰۰ گرم
-
جنسآهن
-
مناسب برای لوله و اتصالاتگاز
۱۴ فنر لوله خم کن مدل S-32
مشخصات
-
ابعاد۶۰x3x3 سانتیمتر
-
وزن۵۰۰ گرم
-
جنسگالوانیزه
-
مناسب برای لوله و اتصالاتبرق
-
سایر توضیحاتمناسب لوله سایز ۳۲
۱۵ فنر لوله خم کن مدل ۱/۲
مشخصات
-
ابعاد۳۰x3x2 سانتیمتر
-
وزن۲۵۰ گرم
-
جنساستیل ضد زنگ
-
سایر توضیحاتفنر خم کن روکار لوله برند P&M سایز ۱/۲ اینچ

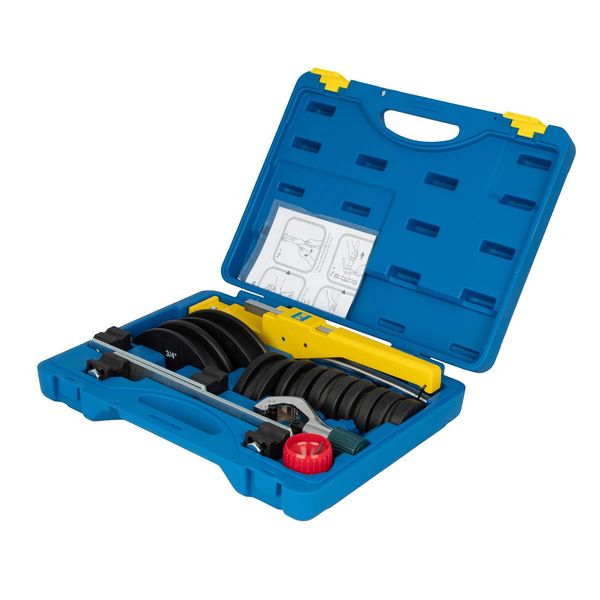

۱۶ لوله خم کن پی اند ام مدل ۴۰۴L
مشخصات
-
وزن۱ کیلوگرم
-
سایر توضیحاتمجموعه ۷ عددی لوله خم کن دستی p&m تایوانی
۱۷ لوله خم کن سوپر استارز مدل ST-N364A-06
مشخصات
-
وزن۲ کیلوگرم
-
ویژگیهای مفتول بر، مهرهشکن و پولیکشدارای روکش دسته
-
سایر توضیحاتخم کن اهرمی سوپر استارز Super Stars سایز ۳/۸ مدل ST-N364A-06
۱۸ فنر لوله خم کن پی اند ام مدل ۵-۳/۸
مشخصات
-
ابعاد۵۰۰x4x4 سانتیمتر
-
وزن۱۰۰۰ گرم
-
جنساستیل ضد زنگ
۱۹ فنر لوله خم کن پرشین مدل ۵/۸
مشخصات
-
ابعاد۵۰۰x5x5 سانتیمتر
-
وزن۲۴۰۰ گرم
-
جنسآهن
-
مناسب برای لوله و اتصالاتگاز
۲۰ فنر لوله خم کن مدل ۳/۸
مشخصات
-
ابعاد۳۵x2x3 سانتیمتر
-
وزن۳۰۰ گرم
-
جنساستیل ضد زنگ
-
سایر توضیحاتفنر خم کن روکار لوله سایز ۳/۸ اینچ
۲۱ فنر لوله خم کن مدل S-25
مشخصات
-
ابعاد۶۰x3x3 سانتیمتر
-
وزن۵۰۰ گرم
-
جنسگالوانیزه
-
مناسب برای لوله و اتصالاتبرق
-
سایر توضیحاتمناسب لوله سایز ۲۵
۲۲ فنر لوله خم کن مدل S-20
مشخصات
-
ابعاد۶۰x3x3 سانتیمتر
-
وزن۵۰۰ گرم
-
جنسگالوانیزه
-
مناسب برای لوله و اتصالاتبرق
-
سایر توضیحاتمناسب لوله سایز ۲۰
۲۳ فنر لوله خم کن پی اند ام مدل ۳-۱/۲
مشخصات
-
ابعاد۳۰۰۰x2x2 سانتیمتر
-
وزن۱۱۰۰ گرم
-
جنساستیل
۲۴ فنر لوله خم کن پرشین مدل ۳-۱/۲
مشخصات
-
ابعاد۳۰۰۰x2x2 سانتیمتر
-
وزن۱۱۰۰ گرم
-
جنسآهن
-
مناسب برای لوله و اتصالاتگاز
۲۵ فنر لوله خم کن پی اند ام مدل ۵-۱/۲
مشخصات
-
ابعاد۵۰۰۰x3x3 سانتیمتر
-
وزن۱۹۵۰ گرم
-
جنساستیل
امیدواریم این مطلب اطلاعات کافی را برای خرید لولهخم کن در اختیار شما قرار دهد. سوالات خود را میتوانید از طریق فرم ارسال دیدگاهها با ما در میان بگذارید.
