در تمامی بردهای الکترونیکی یک یا چند خازن دیده می شود. در واقع می توان گفت مهم‌ترین قسمت یک برد الکترونیکی است، در مبحث تعمیرات بردهای الکترونیک ابتدا باید با انواع خازن و روش تست هر کدام آشنا شوید. تا بتوانید آن ها را روی برد پیدا کرده و تست نمایید. روش های مختلفی برای تست خازن وجود دارد که در ادامه به توضیح تک تک آن ها می پردازیم. شما بعد از مطالعه این مطلب با انواع خازن آشنا می شوید و قادر خواهید بود آن ها را تست نمایید و خازن های معیوب را از سالم شناسایی کنید.
اولین قطعه‌ای که در بردهای الکترونیکی مورد بررسی قرار می گیرد. خازن ها هستند زیرا بیشتر خرابی ها مربوط به این قطعه است. پس قبل از اینکه بخواهید یک برد الکترونیکی را تعمیر کنید بهتر است ابتدا برد را به خوبی نگاه کرده، ممکن است با تغییر خاص در ظاهر یک قطعه مواجه شوید. بیشتر خرابی‌های برد با چشم قابل مشاهده هستند برای مثال یک قطعه سوخته یا ترکیده باشد. اگر شما هم قصد دارید، روش تست انواع خازن را بیاموزید همچنین در ادامه لیستی از پرکاربردترین خازن ها قرار داده شده که می توانید آن ها را با کمترین قیمت خریداری نمایید.
خازن چیست؟
خازن وسیله‌ای است که برای ذخیره جریان الکتریکی به کار می رود. خازن جریان الکتریکی را در خود ذخیره کرده و در مواقع لازم آن را به مدار تزریق می کند. در واقع خازن شبیه به باتری عمل می کند با این تفاوت که باتری به مدت طولانی جریان را به مدار می دهد اما خازن جریان را طی چند ثانیه ذخیره کرده و طی چند ثانیه جریان ذخیره شده را به مدار تزریق می کند. در واقع می توان گفت خازن ها مدام شارژ و دشارژ می شوند.
انواع‌خازن:

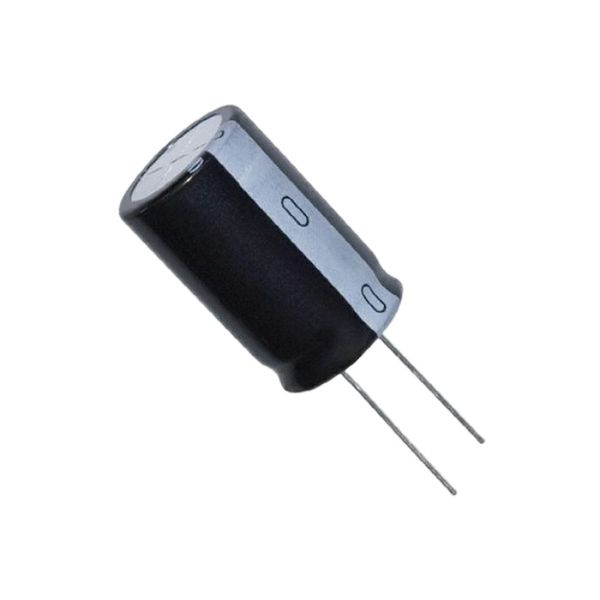

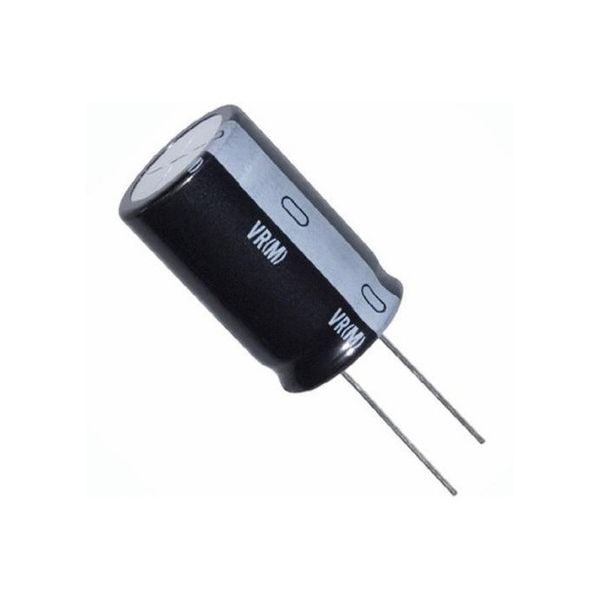

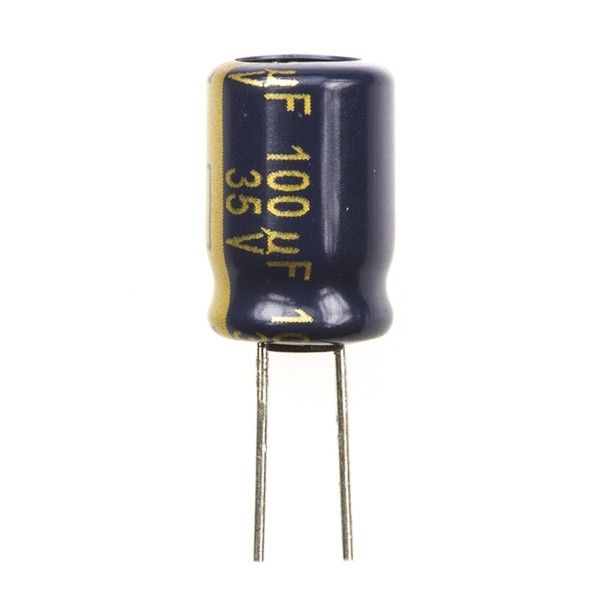

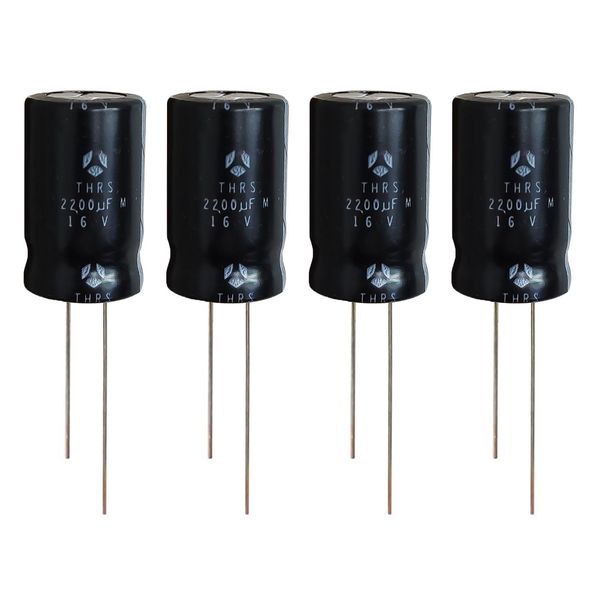

- خازن‌الکترولیتی: معروف‌ترین نوع خازن هستند دارای دو قطب مثبت و منفی هستند. یعنی قطبیت هستند و در روی مدار باید به جهت مثبت و منفی آن ها توجه کرد که درست در جای خود قرار بگیرند. معمولا روی بردهای الکترونیکی قطب منفی به صورت هاشور زده و قطب مثبت به صورت + روی برد نمایش داده می شود.

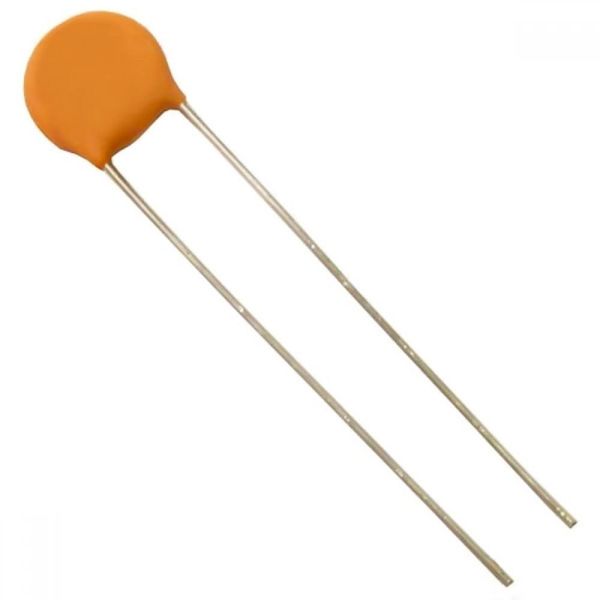

- خازن‌عدسی: این نوع خازن ها شباهت زیادی به حبوبات عدس دارند به همین علت به آن ها خازن عدسی گفته می شود. این خازن‌ها دارای قطب مثبت و منفی نمی باشند یعنی تفاوتی نمی کند که به چه صورت روی برد قرار بگیرند.

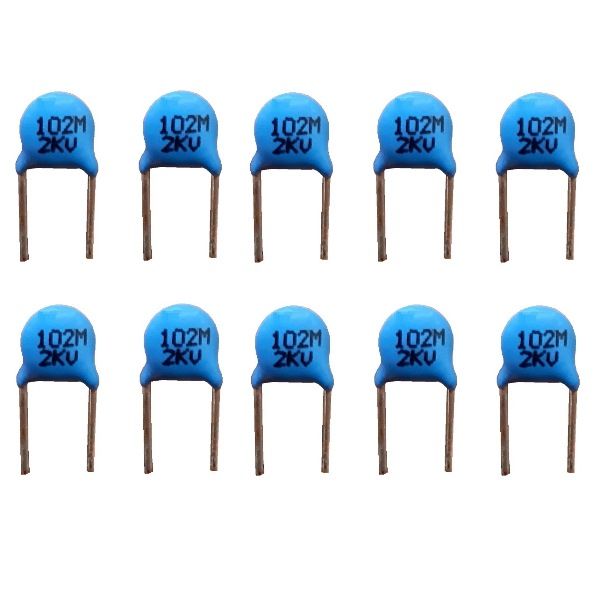

- خازن‌سرامیکی: سطح خازن های سرامیکی به وسیله سرامیک پوشیده می شود به همین علت به آن ها خازن سرامیکی گفته می شود. این خازن ها معمولا برای ورودی بردهای تغذیه با ولتاژ بسیار بالا مورد استفاده قرار می گیرند. خوشبختانه این نوع از خازن هم فاقد قطبیت هستند.

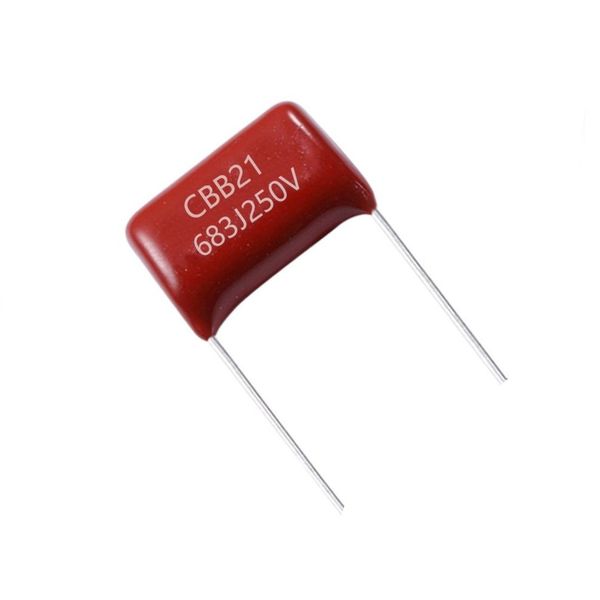

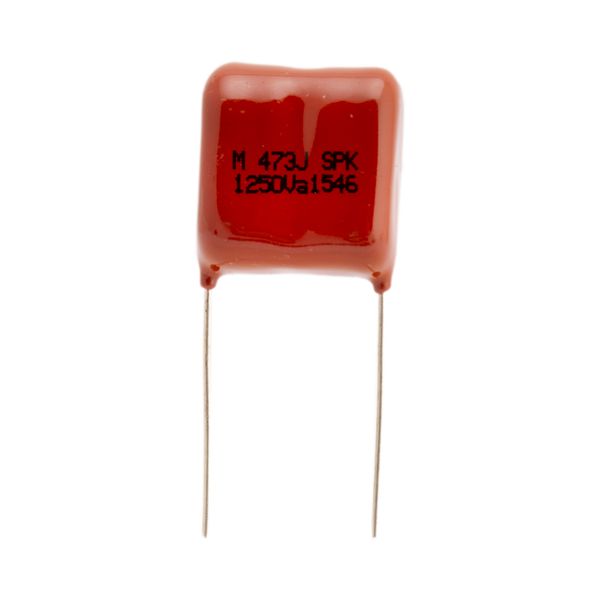

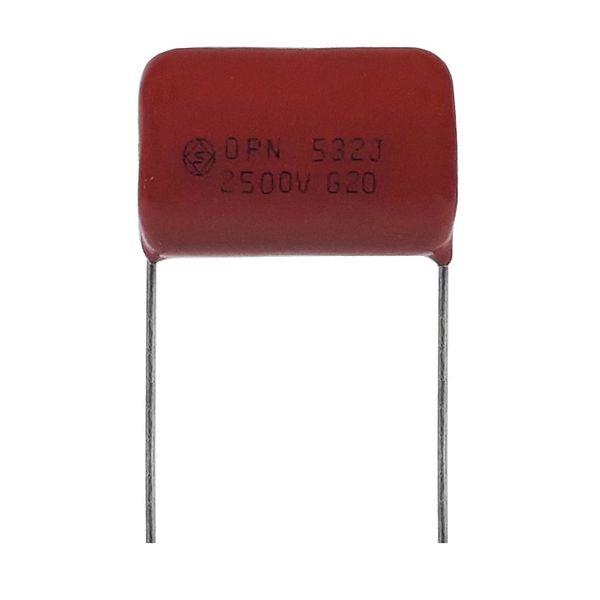

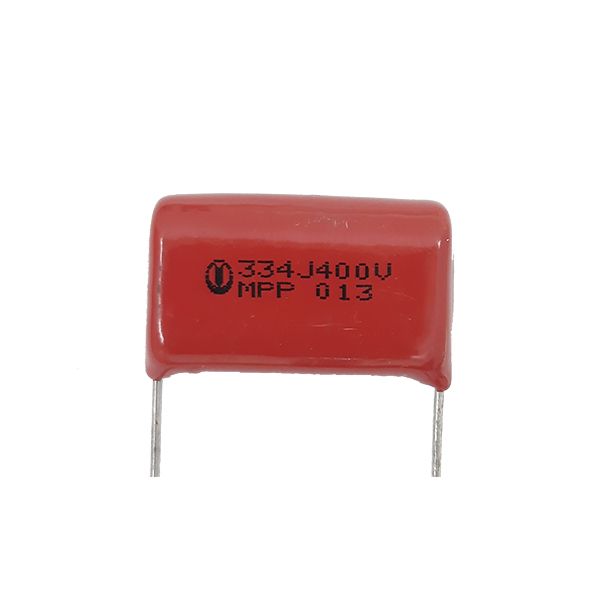

- خازن‌های پلی استر: این خازن ها از نظر ظاهری مربعی شکل هستند. جنس آن ها از پلاستیک است به همین علت به آن ها خازن پلی‌استر گفته می شود. این نوع از خازن هم فاقد قطب مثبت و منفی هستند پس شما می توانید با خیال راحت بدون در نظر گرفتن قطبیت آن ها را روی مدار نصب کنید.
روش تست کردن انواع‌خازن:
به دلیل اینکه بیشتر خازن‌های الکترولیتی در بردهای الکترونیکی دچار مشکل می شوند، در این مطلب روش های اصولی برای تست خازن‌الکترولیتی را توضیح می دهیم. تا شما عزیزان بتوانید در کوتاه ترین زمان ممکن آن ها را شناسایی و تعویض نمایید.
آموزش تست خازن الکترولیتی:
- تست‌سلامت فیزیکی: این تست ساده‌ترین نوع تست خازن‌الکترولیتی است. یعنی بدون نیاز به دستگاه خاصی می توانید خازن‌معیوب را روی برد شناسایی کنید. برای این کار روی خازن‌را با دقت نگاه کنید. خازن معیوب مقداری باد می کند و یا دچار ترکیدگی می شود، در بعضی مواقع قسمت پایین خازن‌باد می کند.
- تست‌ظرفیت خازن: اگر خازن سنج دارید می توانید یک پایه از خازن را روی برد جدا کنید. چند ثانیه دو پایه خازن را اتصال کوتاه کنید تا از داشتن جریان داخل خازن مطمئن شوید. سپس پرامپ های خازن سنج را روی پایه های خازن قرار دهید با توجه به قطبیت بعد از چند ثانیه خازن‌سنج عدی را به شما نمایش می دهد. نباید این عدد بیش از ۴ عدد بیشتر یا کمتر از مقدار روی خازن باشد اگر بیش از ۴ عدد اخلاف دیده شد یعنی خازن معیوب است.
- تست‌خازن با بیزر مولتی متر: در بعضی مواقع هادی وسط الکترود های خازن‌سوخته و از بین می رود که در اصطلاح به آن اتصال کوتاه گفته می شود. مولتی متر را روی حالت بوق قرار دهید، اگر خازن‌سالم باشد باید صدای بود شنیده و پس ازچند ثانیه قطع شود اگر بوق ممتد ادامه دار شنیده شود یعنی خازن‌خراب است توجه داشته باشید که این تست هم موافق قطبیت‌خازن و هم مخالف آن باید صورت بگیرد و در هیچ کدام نباید صدای بوق ممتد ادامه دار شنیده شود.
- تست‌خازن با بوق مولتی متر: این تست هم دقیقا مشابه تست بالا است با این تفاوت که اگر بعد از تست اصلا صدای بوق شنیده نشود باز هم دلیل بر خرابی‌خازن است این تست را هم روی دو حالت قطبیت موافق و مخالف انجام دهید از یک طرف هم صدای بوق کوتاه که بعد قطع شود شنیده نشود یعنی خازن سوخته است.
- تست‌خازن شارژ و دشارژ: یک خازن‌سالم باید هم بخوبی شارژ شده و به خوبی هم تخلیه شود هر کدام از این مولفه ها مشکل داشته باشد یعنی‌خازن معیوب است. مولتی متر را روی حالت بیزر یا بوق قرار دهید با قطبیت درست روی‌خازن قرار دهید زمانی که خازن‌شارژ می شود بوق ممتد زده و بعد از پایان شارژ صدا قطع می شود. سپس مولتی متر را روی اندازه گیری ولتاژ Dc قرار داده و با رعایت قطبیت روی خازن قرار دهید می بایست ولتاژ به آرامی کم شده و صفر شود. اگر ولتاژ نداشته باشید یا سریع صفر شود نشان بر خرابی‌خازن است.
- تست‌خازن با باطری و لامپ: خازن‌را به وسیله یک باتری کتابی شارژ کنید سپس یک لامپ به خازن‌وصل کنید اگر خازن‌سالم باشد باید ابتدا لامپ را پرنور روشن کرده و سپس به مرور نور لامپ کم شده و کاملا خاموش شود. اگر لامپ اصلا روشن نشود و یا بعد از روشن شدن سریع خاموش شود دلیل بر خراب بودن‌خازن است.
علائم و نشانه‌های خرابی خازن در برد:
- اگر برد شما کامل از کار افتاده باشد یعنی اصلا روشن نشود یعنی مشکل برد تغذیه دارید ابتدا از سلامت اتصال کابل برق و سپس از سلامت فیوز مطمئن شوید اگر سالم بودند به احتمال زیاد یکی از خازن‌های شما شورت کات کرده یا ترکیده است آن را پیدا کنید و تعویض کنید.
- اگر برد شما روشن می شود اما حالت آن عادی نیست مثلا در گیرنده دیجیتال دستگاه روشن می شود اما فاقد تصویر است باز هم به دنبال این قطعه بروید به احتمال زیاد یکی از خازن‌های الکترولیتی شما نشت کرده است و نمی تواند بعد از شارژ عملیات تخلیه را صورت دهد به همین دلیل برد با افت ولتاژ مواجه شده و کار نخواهد کرد.
- اگر چراغ پاور دستگاه شما چشمک می زند و یا به اصطلاح صدای تق تق شنیده می شود. باز هم نشان روشنی از خرابی خازن‌های تغذیه دستگاه شما دارد. با تعویض خازن‌معیوب مشکل دستگاه شما حل می شود.
- در دستگاه هایی مانند تلویزیون، صفحه نمایش دستگاه ها دچار پرش تصویر و نویز در تصویر شده اید، یکی از دلایل آن نشت یکی از خازن‌ها می باشد. با تعویض این خازن‌مشکل دستگاه شما حل خواهد شد.
- نویز در صدا هم اگر میکروفون شما سالم باشد مطمئن باشید دلیل آن خرابی یکی از خازن‌های رابط صوت است. پس حتما تک تک خازن‌های کنار آی سی صدا را مورد بررسی قرار دهید.
آیا می توان ظرفیت و ولتاژ یک خازن را در برد تغییر داد؟
ظرفیت یک خازن‌را در بردهای الکترونیکی به هیچ عنوان نمی توان تغییر داد برای مثال نمی توانید به جای یک‌خازن با ظرفیت ۱۰ میکروفاراد یک خازن‌با ظرفیت ۱۵ یا ۵ میکروفاراد نصب کرد. اما در مورد ولتاژ فقط مجاز به استفاده از ولتاژ های بیشتر هستید برای مثال به جای یک خازن‌با ولتاژ ۱۰ ولت نمی توان یک‌خازن ۵ ولتی نصب کرد اما به راحتی می توانید خازنی با ولتاژ ۱۵ تا ۳۵ ولت را جایگزین خازن‌قبلی خود کنید. با این کار حتی امکان سوختن مجدد همان خازن به صفر می رسد.
باتوجه به نکاتی که گفته شد، می توانید خازن‌مورد نظر خود را خریداری نمایید. ما برای سهولت کار شما، لیستی از ۵۰ نمونه‌خازن ارزان، با کیفیت و پرفروش موجود در بازار را جمع آوری کرده ایم. با کلیک روی هر تصویر یا زدن دکمه ی زیر هر آیتم، اطلاعات بیشتری از هر محصول را دریافت نمایید.
۱ خازن الکترولیتی ۱ میکرو فاراد ۵۰ ولت کد ۰۱ بسته ۱۰ عددی
مشخصات
-
ابعاد۱.۱×۰.۵×۰.۵ میلیمتر
-
قابلیت هاتولید و تعمیر برد های الکترونیکی
-
ویژگی‌های قطعات الکترونیکیصنعتی
-
سایر توضیحاتنوع خازن : الکترولیتیظرفیت خازن : ۱ میکرو فاراد ولتاژ خازن : ۵۰ ولت
۲ خازن الکترولیت ۴۷۰ میکروفاراد مدل ۱۶ ولت بسته ۵ عددی
مشخصات
-
ابعاد۱۵x8x8 میلیمتر
-
قابلیت هادر تعمیرات مدارات الکترونیکدر طراحی مدارات الکترونیک
۳ خازن الکترولیت ۴۷ میکروفاراد ۵۰ ولت آکسبوم مدل TEC-47050 بسته ۴ عددی
مشخصات
-
ابعاد۶x6x12 میلیمتر
-
قابلیت هاقابلیت ساخت فیلتر های مختلف در مقابل امواج الکتریکی و یا الکترومغناطیسی و صدها کاربرد دیگرقابل استفاده در دستگاههای الکترونیکی جهت ذخیره بار الکتریکیقابلیت ایجاد تاخیر فاز در جریان الکتریکی
-
سایر توضیحاتبیشینه دمای کاری ۱۰۵درجه سانتیگرادطول پایه ها : ۱۲ میلیمتروزن هر خازن : ۰.۶ گرم
۴ خازن الکترولیت ۴.۷ میکروفاراد ۴۵۰ ولت آکسبوم مدل TEC-470450 بسته ۴ عددی
مشخصات
-
ابعاد۸x8x13 میلیمتر
-
قابلیت هاقابلیت ساخت فیلتر های مختلف در مقابل امواج الکتریکی و یا الکترومغناطیسی و صدها کاربرد دیگرقابل استفاده در دستگاههای الکترونیکی جهت ذخیره بار الکتریکیقابلیت ایجاد تاخیر فاز در جریان الکتریکی
-
سایر توضیحاتبیشینه دمای کاری ۱۰۵درجه سانتیگرادطول پایه ها : ۲۷ و ۲۱ میلیمتروزن هر خازن : ۱.۱ گرم
۵ خازن الکترولیت ۲.۲ میکروفاراد ۱۰۰ ولت کد ۲۱۰۰ بسته ۱۲ عددی
مشخصات
-
ابعاد۵x5x12 میلیمتر
-
قابلیت هاتعمیرات و طراحی مدارهای الکترونیکی
-
ویژگی‌های قطعات الکترونیکیآموزشی
۶ خازن پلی استر ۶۸۰ نانو فاراد ۶۳۰ ولت ویدی کد ۰۱ بسته ۱۰ عددی
مشخصات
-
ابعاد۲.۱×۱.۶×۰.۸ میلیمتر
-
قابلیت هاطراحی و تعمیر برد های الکترونیکی
-
ویژگی‌های قطعات الکترونیکیصنعتی
-
سایر توضیحاتنوع خازن : پلی استر ظرفیت خازن : ۶۸۰ نانو فاراد ولتاژ خازن : ۶۳۰ ولت
۷ خازن الکترولیت ۱۰ میکروفاراد ۴۵۰ ولت آکسبوم مدل TEC-10450 بسته ۴ عددی
مشخصات
-
ابعاد۱۰x10x43 میلیمتر
-
قابلیت هاقابلیت ساخت فیلتر های مختلف در مقابل امواج الکتریکی و یا الکترومغناطیسی و صدها کاربرد دیگرقابل استفاده در دستگاههای الکترونیکی جهت ذخیره بار الکتریکیقابلیت ایجاد تاخیر فاز در جریان الکتریکی
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحاتبیشینه دمای کاری ۱۰۵درجه سانتیگرادطول پایه ها : ۲۵ و ۲۱ میلیمتروزن هر خازن : ۲.۱ گرم
۸ خازن الکترولیت ۲۲ میکرو فاراد کد ۴۰۰V بسته ۲ عددی
مشخصات
-
ابعاد۱۱x45x11 میلیمتر
-
قابلیت هاذخیره سازی انرژی.استفاده در مدارات فیلتر .طراحی و تعمیرات.
-
سایر توضیحاتحداکثر ولتاژ: ۴۰۰ ولت.حداکثر دمای کاری: ۱۰۵ درجه.کارکرد: ۸۰۰۰ ساعت.ظرفیت : ۲۲ میکرو فارادبسته : ۲ عددی.

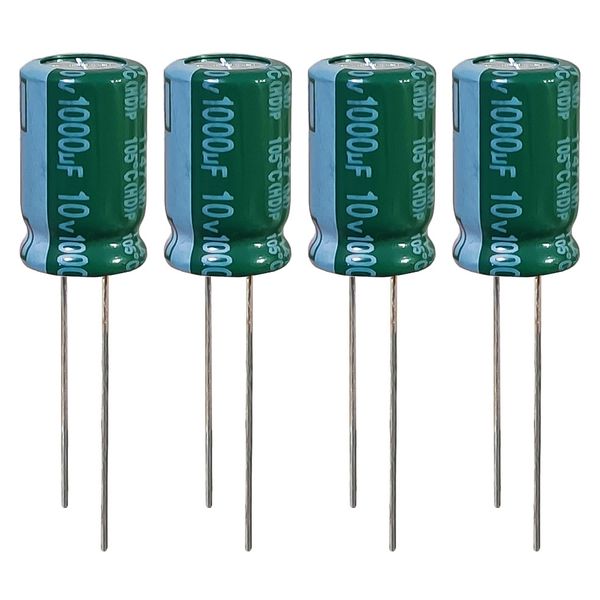

۹ خازن الکترولیت ۱۰۰۰ میکرو فاراد ۱۰ ولت فوجی کد F1000 بسته ۵ عددی
مشخصات
-
ابعاد۱۴x8x8 میلیمتر
-
قابلیت هاتعمیرات و طراحی مدارهای الکترونیکی ولتاژ : ۱۰ ولت
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحات– ابعاد خازن: ۱۴×۸ میلی متر- برند فوجی (FUJY)- نواری
۱۰ خازن ۲۲۰ میکروفاراد ۳۵ ولت کد ۶۳۵ بسته ۱۰ عددی
مشخصات
-
ابعاد۸x8x12 میلیمتر
-
قابلیت هاتعمیرات و طراحی مدارهای الکترونیکی
-
ویژگی‌های قطعات الکترونیکیصنعتی

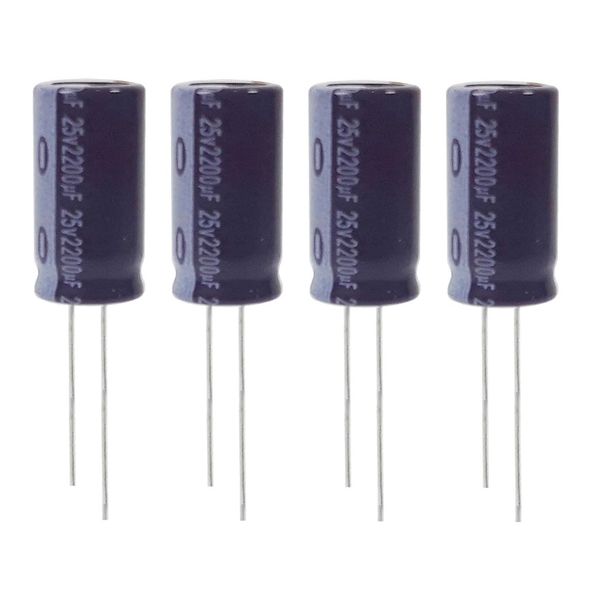

۱۱ خازن الکترولیت ۲۵ ولت ۲۲۰۰ میکرو فاراد کد ۱۱۰ بسته ۵ عددی
مشخصات
-
ابعاد۱۳×۱۳×۲۱ میلیمتر
-
قابلیت هاظرفیت : ۲۲۰۰ میکروفارادحد اکثر ولتاژ : ولتنوع خازن : الکترولیت
-
ویژگی‌های قطعات الکترونیکیآموزشی

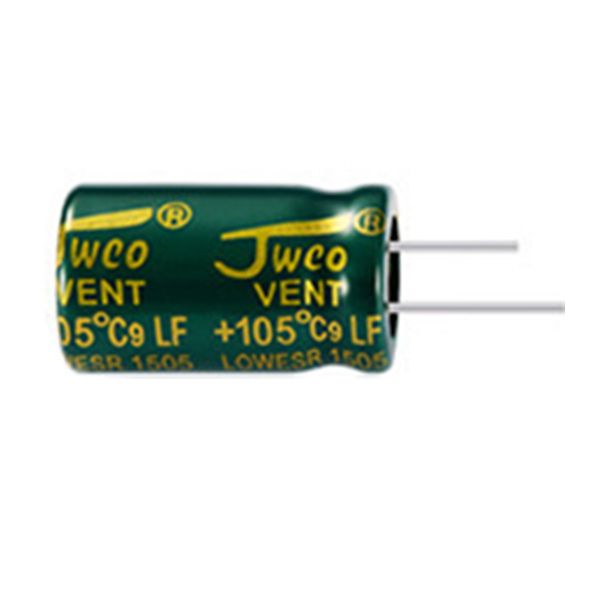

۱۲ خازن ۲۲۰ میکروفاراد ۳۵ ولت جی دبلیو کو کد ۷۳۵ بسته ۱۰ عددی
مشخصات
-
ابعاد۸x8x12 میلیمتر
-
قابلیت هاتعمیرات و طراحی مدارهای الکترونیکی
-
ویژگی‌های قطعات الکترونیکیصنعتی
-
سایر توضیحاتخازن الکترولیت ۲۲۰ میکرو ۳۵ ولت با برند JWCO
۱۳ خازن ۱۰۰۰ میکرو فاراد ۲۵ ولت جی دبلیو کو کد ۶۲۵ بسته ۱۰ عددی
مشخصات
-
ابعاد۱۰x10x43 میلیمتر
-
قابلیت هاخازن الکترولیت مقدار ۱۰۰۰ میکرو فاراد ولتاژ ۲۵ ولت دما -۴۰و+۱۰۵ درجه سانتی گراد
-
ویژگی‌های قطعات الکترونیکیصنعتی
۱۴ خازن الکترولیت ۱۰ میکروفاراد جی دبلیو کو مدل ۴۰۰ ولت بسته ۱۵ عددی
مشخصات
-
ابعاد۴۰x8x8 میلیمتر
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحاتظرفیت: ۱۰ میکروفاراد ولتاژ: ۴۰۰ ولت
۱۵ خازن الکترولیتی ۴۷ میکرو فاراد ۱۶ ولت کد ۰۱ بسته ۱۰ عددی
مشخصات
-
ابعاد۱.۱×۰.۵×۰.۵ میلیمتر
-
قابلیت هاطراحی و تولید برد های الکترونیکی
-
ویژگی‌های قطعات الکترونیکیصنعتی
-
سایر توضیحاتنوع خازن : الکترولیتی ظرفیت خازن : ۴۷ میکرو فاراد ولتاژ خازن : ۱۶ ولت
۱۶ خازن الکترولیت ۴۷۰۰ میکرو فاراد کد ۰۰۰۴۱ بسته ۵ عددی
مشخصات
-
ابعاد۳۲x15x15 میلیمتر
-
قابلیت هاولتاژکار ۱۶ ولتذخیره سازی انرژیطراحی و تعمیرات
-
ویژگی‌های قطعات الکترونیکیآموزشی

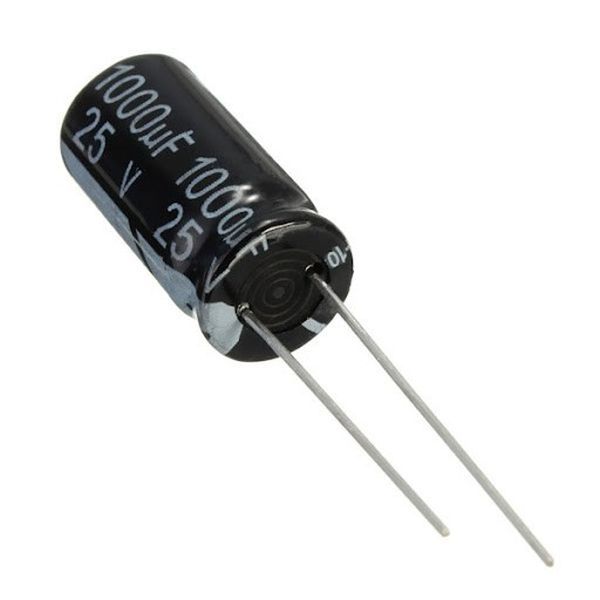

۱۷ خازن الکترولیت ۱۰۰۰ میکرو فاراد مدل ۲۵ ولت بسته ۲ عددی
مشخصات
-
ابعاد۱۸x10x10 میلیمتر
-
قابلیت هادر تعمیرات مدارات الکترونیکدر طراحی مدارات الکترونیک
۱۸ خازن الکترولیت ۱۰۰۰ میکرو فاراد ۲۵ ولت کد ۶۲۵ بسته ۱۰ عددی
مشخصات
-
ابعاد۱x1x1.7 میلیمتر
-
قابلیت هاتعمیرات و طراحی مدارهای الکترونیکیولتاژ : ۲۵ ولت
-
ویژگی‌های قطعات الکترونیکیصنعتی
۱۹ خازن الکترولیتی کد M2 مجموعه ۵۰ عددی
مشخصات
-
ابعاد۱۵x15x3 میلیمتر
-
قابلیت ها۱- ولتاژ خازن ها (بسته به ظرفیت و بیشترین کاربرد) از ۱۶ ولت تا ۵۰ ولت درنظر گرفته شده تا به راحتی بتوانید با سایر خازن ها جایگزین کنید۲- خازن های این مجموعه به گونه ای انتخاب شده اند تا جز پرکاربردترین ها باشند و ۹۰% خازن های مورد نیاز تعمیرکاران پاور کامپیوتر، اسپیکر و … هستند
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحاتبسته شامل خازن های زیر میباشد:۴۷uF / 50V (47 میکروفاراد)۱۰۰uF / 50V (100 میکروفاراد)۱۰uF / 50V (10 میکروفاراد)۱uF / 50V (1 میکروفاراد)۴.۷uF / 50V (4.7 میکروفاراد)۰.۴۷uF / 50V (0.47 میکروفاراد)۲.۲uF / 50V (2.2 میکروفاراد)۴۷۰uF / 16V (470 میکروفاراد)۱۰۰۰uF / 16V (1000 میکروفاراد)۲۲۰۰uF / 16V (2200 میکروفاراد)
۲۰ خازن سرامیکی ۴۷۰ نانو فاراد مدل ۴۷۴ بسته ۱۰ عددی
مشخصات
-
ابعاد۴۵x23x3 میلیمتر
-
قابلیت هانصب روی مدار چاپی
-
ویژگی‌های قطعات الکترونیکیآموزشی

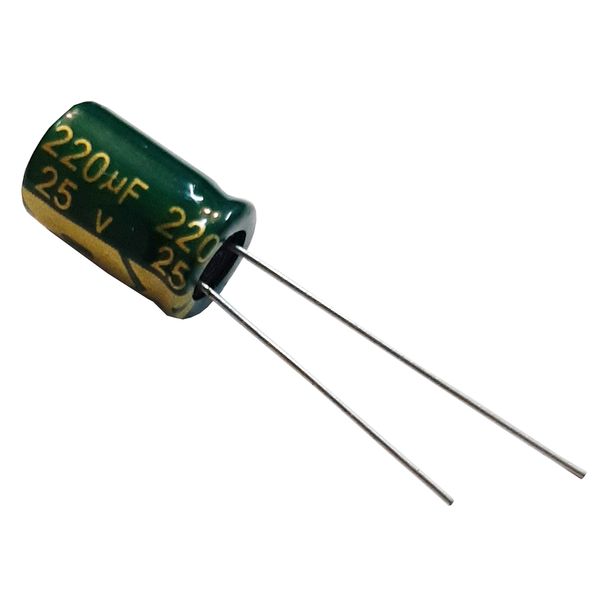

۲۱ خازن الکترولیتی ۲۲۰ میکرو فاراد ۲۵ ولت کد ۱۲۵ بسته ۱۰ عددی
مشخصات
-
ابعاد۸x8x12 میلیمتر
-
قابلیت هاتعمیرات و طراحی مدارهای الکترونیکی ولتاژ : ۲۵ ولت
۲۲ خازن عدسی ۱۰ نانو فاراد کد ۱۰۳ بسته ۵۱ عددی
مشخصات
-
ابعاد۳x3x19 میلیمتر
-
قابلیت هاطراحی و تعمیر برد های الکترونیکی ولتاژ : ۵۰ ولت
-
ویژگی‌های قطعات الکترونیکیصنعتی
۲۳ خازن الکترولیت ۲۲ میکروفاراد ۴۰۰ ولت آکسبوم مدل TEC-22400 بسته ۴ عددی
مشخصات
-
ابعاد۱۳x13x18 میلیمتر
-
قابلیت هاقابلیت ساخت فیلتر های مختلف در مقابل امواج الکتریکی و یا الکترومغناطیسی و صدها کاربرد دیگرقابل استفاده در دستگاههای الکترونیکی جهت ذخیره بار الکتریکیقابلیت ایجاد تاخیر فاز در جریان الکتریکی
-
سایر توضیحاتبیشینه دمای کاری ۱۰۵درجه سانتیگرادطول پایه ها : ۲۷ و ۲۱ میلیمتروزن هر خازن : ۳.۹ گرم
۲۴ خازن الکترولیتی ۱۰۰ میکرو فاراد ۲۵ ولت کد ۰۱ بسته ۱۰ عددی
مشخصات
-
ابعاد۱.۱×۰.۶۳×۰.۶۳ میلیمتر
-
قابلیت هاتولید و تعمیر برد های الکترونیکی
-
ویژگی‌های قطعات الکترونیکیصنعتی
-
سایر توضیحاتنوع خازن : الکترولیتی ظرفیت خازن : ۱۰۰ میکرو فاراد ولتاژ خازن : ۲۵ ولت
۲۵ خازن الکترولیت ۱۶ ولت ۱۰۰۰ میکرو فاراد کد ۱۱۱ بسته ۵ عددی
مشخصات
-
ابعاد۱۶x10x10 میلیمتر
-
قابلیت هاحد اکثر ولتاژ : ۱۶ ولتظرفیت : ۱۰۰۰ میکروفاراد
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحاتنوع خازن : الکترولیت
۲۶ خازن الکترولیت ۱۰۰۰ میکروفاراد ۱۶ ولت آکسبوم مدل TEC-10216 بسته ۴ عددی
مشخصات
-
ابعاد۸x8x17 میلیمتر
-
قابلیت هاقابلیت ساخت فیلتر های مختلف در مقابل امواج الکتریکی و یا الکترومغناطیسی و صدها کاربرد دیگرقابل استفاده در دستگاههای الکترونیکی جهت ذخیره بار الکتریکیقابلیت ایجاد تاخیر فاز در جریان الکتریکی
-
سایر توضیحاتبیشینه دمای کاری ۱۰۵درجه سانتیگرادطول پایه ها : ۲۷ و ۲۱ میلیمتروزن : ۱.۴ گرم
۲۷ خازن الکترولیت ۴۷۰ میکرو فاراد کد ۱۰۰ بسته ۱۰ عددی
مشخصات
-
ابعاد۱۲x8x8 میلیمتر
-
قابلیت هاحد اکثر ولتاژ: ۱۶ ولتظرفیت : ۴۷۰ میکرو فارادبسته : ۱۰ عددی
-
ویژگی‌های قطعات الکترونیکیآموزشی
۲۸ خازن الکترولیت ۴۷۰۰ میکرو فاراد کد ۲۵
مشخصات
-
ابعاد۶۰×۳.۵×۳.۵ میلیمتر
-
قابلیت هاجبران سازی افت ولتاژذخیره انرژیاستفاده به عنوان فیلتر و صافی
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحاتدمای کاری: ۱۰۵+ تا ۴۰ –

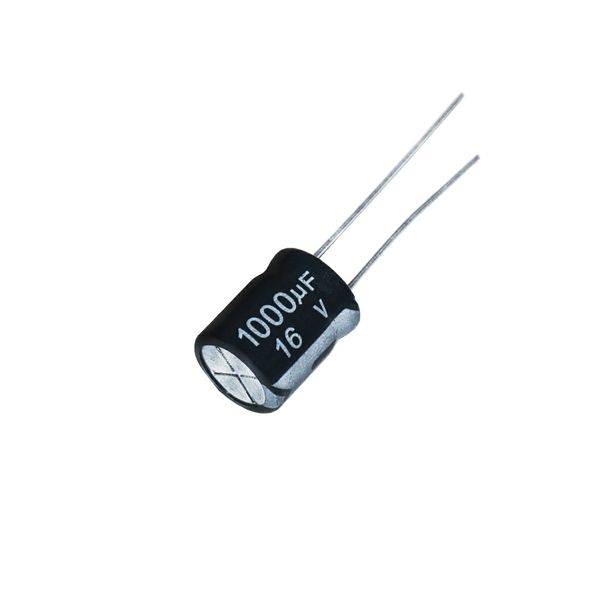

۲۹ خازن الکترولیت ۱۰۰۰ میکروفاراد مدل ۱۶V بسته ۱۵ عددی
مشخصات
-
ابعاد۱.۷×۰.۸×۰.۸ میلیمتر
-
قابلیت هادر تعمیرات مدارات الکترونیکدر طراحی مدارات الکترونیک
-
ویژگی‌های قطعات الکترونیکیآموزشی
۳۰ خازن الکترولیت ۳.۳ میکروفاراد ۴۰۰ ولت آکسبوم مدل TEC-330400 بسته ۴ عددی
مشخصات
-
ابعاد۸x8x39 میلیمتر
-
قابلیت هاقابلیت ساخت فیلتر های مختلف در مقابل امواج الکتریکی و یا الکترومغناطیسی و صدها کاربرد دیگر قابل استفاده در دستگاههای الکترونیکی جهت ذخیره بار الکتریکی قابلیت ایجاد تاخیر فاز در جریان الکتریکی
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحاتبیشینه دمای کاری ۱۰۵درجه سانتیگراد ———طول پایه ها : ۲۵ و ۲۱ میلیمتر ———وزن هر خازن : ۱ گرم
۳۱ خازن الکترولیت ۲۲ میکروفاراد ۴۰۰ ولت آیشی مدل TEC-22400 بسته ۴ عددی
مشخصات
-
ابعاد۱۲x12x46 میلیمتر
-
قابلیت هاقابل استفاده در دستگاههای الکترونیکی جهت ذخیره بار الکتریکی قابلیت ایجاد تاخیر فاز در جریان و در نهایت میدان الکتریکی در الکتروموتورها قابلیت ساخت فیلتر های مختلف در مقابل امواج الکتریکی و یا الکترومغناطیسی و صدها کاربرد دیگر
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحاتبیشینه دمای کاری ۱۰۵درجه سانتیگرادطول پایه ها : ۲۰ میلیمتر و ۲۵ میلیمتروزن : ۳.۶ گرم
۳۲ خازن پلی استر ۶۸۰ نانو فاراد مدل ۴۰۰V بسته ۴ عددی
مشخصات
-
ابعاد۸۰x70x30 میلیمتر
-
قابلیت هاطراحی و تعمیرات
-
ویژگی‌های قطعات الکترونیکیصنعتی
۳۳ خازن سرامیکی مدل ۶۸۴J630V بسته ۱۰ عددی
مشخصات
-
ابعاد۲۱۵x101x164 میلیمتر
-
قابلیت هاظرفیت : ۶۸۰ نانو فارادولتاژ : تا ۶۳۰ ولت
-
ویژگی‌های قطعات الکترونیکیصنعتی
۳۴ خازن الکترولیتی کد M2 مجموعه ۵۰ عددی
مشخصات
-
ابعاد۱۵۰x100x50 میلیمتر
-
قابلیت ها۱- ولتاژ خازن ها (بسته به ظرفیت و بیشترین کاربرد) از ۱۶ ولت تا ۵۰ ولت درنظر گرفته شده تا به راحتی بتوانید با سایر خازن ها جایگزین کنید ۲- خازن های این مجموعه به گونه ای انتخاب شده اند تا جز پرکاربردترین ها باشند و ۹۰% خازن های مورد نیاز تعمیرکاران پاور کامپیوتر، اسپیکر و … هستند
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحاتبسته شامل خازن های زیر میباشد: ۴۷uF / 50V (47 میکروفاراد) ۱۰۰uF / 50V (100 میکروفاراد) ۱۰uF / 50V (10 میکروفاراد) ۱uF / 50V (1 میکروفاراد) ۴.۷uF / 50V (4.7 میکروفاراد) ۰.۴۷uF / 50V (0.47 میکروفاراد) ۲.۲uF / 50V (2.2 میکروفاراد) ۴۷۰uF / 16V (470 میکروفاراد) ۱۰۰۰uF / 16V (1000 میکروفاراد) ۲۲۰۰uF / 16V (2200 میکروفاراد)
۳۵ خازن مدل K2 بسته ۵۰ عددی
مشخصات
-
ابعاد۵x20x5 میلیمتر
-
قابلیت هابسته ۵۰ عددی در ۵ رنج مختلف۱۰ تا ۲۲۰ میکرو فاراد۱۰ ولت
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحات۱۰ ، ۳۳ ، ۴۷ ، ۱۰۰ و ۲۲۰ میکرو فاراد
۳۶ خازن الکترولیت ۱۰۰uF 25V – 470uF 16V – 1000uF 16V – 10uF 400V – 1uF 450V – 2200uF 6.3V – 470uF 35V – 220uF 50V کد ۴۸ بسته ۴۸ عددی
مشخصات
-
ابعاد۱x1x2 میلیمتر
-
قابلیت هادر تعمیرات مدارات الکترونیکدر طراحی مدارات الکترونیک
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
اقلام همراه۴ عدد ۲۲۰۰میکروفاراد ۶.۳ ولت ۲ عدد ۱ میکروفاراد ۴۵۰ ولت۲ عدد ۱۰ میکروفاراد ۴۰۰ ولت۱۰ عدد ۱۰۰۰ میکروفاراد ۱۶ ولت۱۰ عدد ۴۷۰ میکروفاراد ۱۶ ولت۱۰ عدد ۱۰۰ میکروفاراد ۲۵ ولت۴ عدد ۲۲۰ میکروفاراد ۵۰ ولت ۶ عدد ۴۷۰ میکروفاراد ۳۵ ولت
-
سایر توضیحات۴۸ عدد خازن الکترولیت پر مصرفبسته ۴۸ عددی در۸ رنج مختلف خازن الکترولیتمجموعه ای از خازن های پرکاربرد۸ ظرفیت مختلف۸ ولتاژ مختلف

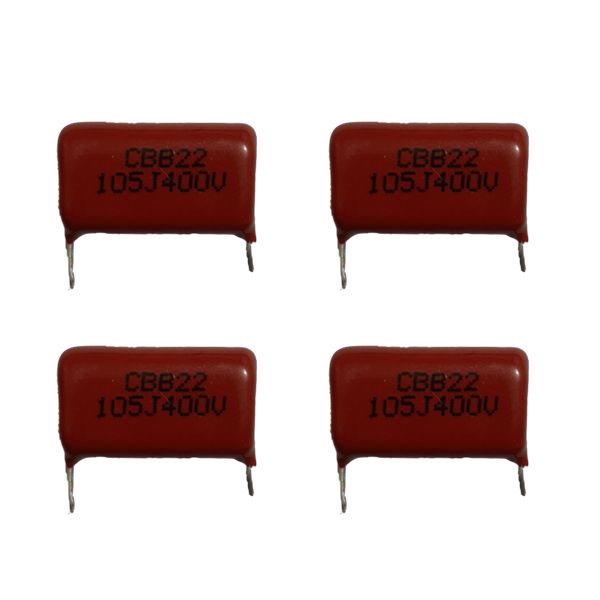

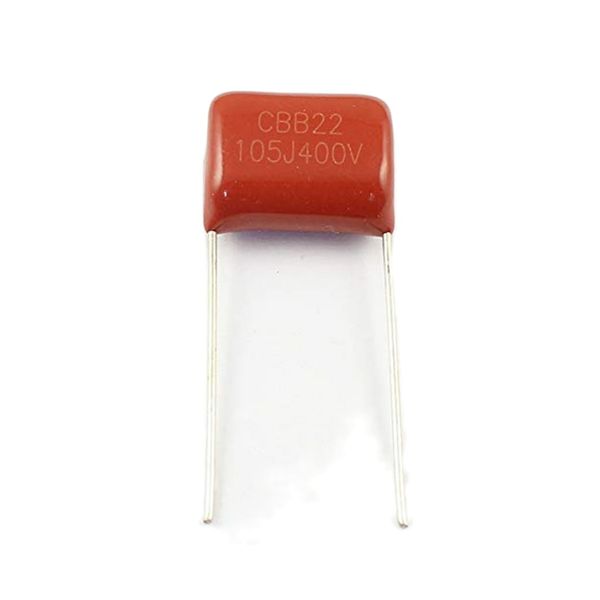

۳۷ خازن پلی‌استر ۱ میکروفاراد مدل CBB22 بسته ۱۰ عددی
مشخصات
-
ابعاد۲۲x12x7 میلیمتر
-
قابلیت هاولتاژ: تا ۴۰۰ ولت ظرفیت: ۱ میکروفاراددما: ۴۰ الی ۱۰۰ سانتی گراد
۳۸ خازن پنکه ۲.۵میکروفاراد ۴۵۰ ولت سنجو مدل CBB61-2.5MF
مشخصات
-
ابعاد۴۰x20x30 میلیمتر
-
قابلیت هاخازن مخصوص پنکه های رومیزی و سقفی دارای ولتاژ ۴۵۰VACمیکروفاراد ۲.۵دارای جای پیچ برای پیچ شدن به مدارابعادخازن CM 5x2x3

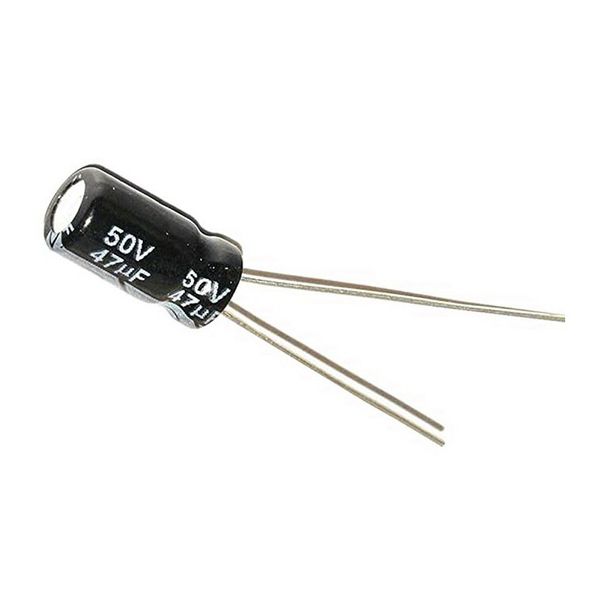

۳۹ خازن الکترولیتی ۴۷ میکرو فاراد مدل ۵۰ ولت بسته ۲۰ عددی
مشخصات
-
ابعاد۶x6x13 میلیمتر
-
قابلیت هاتعمیرات و طراحی مدارهای الکترونیکی
-
ویژگی‌های قطعات الکترونیکیصنعتی

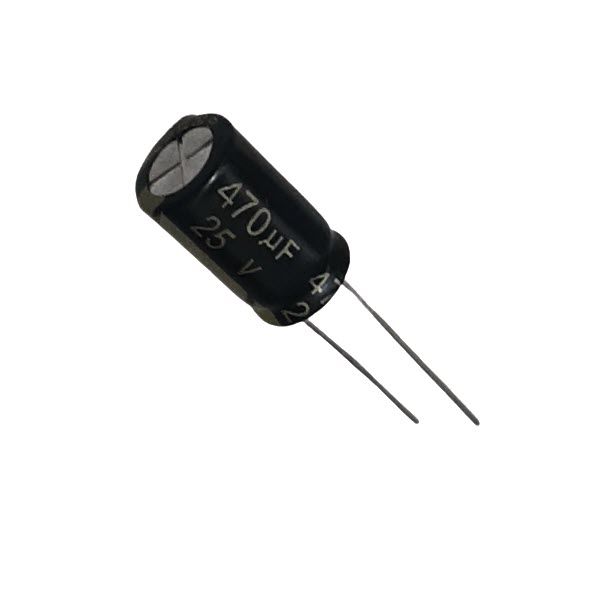

۴۰ خازن ۴۷۰ میکرو فاراد ۲۵ ولت کد ۶۲۵ بسته ۱۰ عددی
مشخصات
-
ابعاد۸x8x37 میلیمتر
-
قابلیت هاطراحی و مونتاژ یا ساخت و تعمیرات تجهیزات الکترونیکی
-
ویژگی‌های قطعات الکترونیکیصنعتی
۴۱ خازن پلی استر ۶۸۰ نانو فاراد مدل ۴۰۰V بسته ۱۰ عددی
مشخصات
-
ابعاد۸۰x70x30 میلیمتر
-
قابلیت هاطراحی و تعمیرات
۴۲ خازن پلی استر ۱ میکرو فاراد ۶۳۰ ولت مدل ۱۰۵J630V بسته ۱۰ عددی
مشخصات
-
ابعاد۲۲x13x20 میلیمتر
-
ویژگی‌های قطعات الکترونیکیصنعتی
-
سایر توضیحاتمشخصات:ابعاد۲۲x13x20 سانتی‌مترقابلیت هاظرفیت خازن ۱ میکرو فارادولتاژ DC قابل تحمل ۶۳۰ ولتفاصله پایه های خازن ۲۰ میلیمترضریب خطا ۵%صفحات عایق فیلم پلی پروپیلن بادوام و تحمل دمای بالاصفحات رسانای آلومینیوم ۹۹.۹۹ درصد با کیفیت و خلوص بالاقابلیت عملکرد در طیف فرکانسی بالارنگ قرمزعملکرد ۴۰۰۰ تا ۵۰۰۰ ساعتدمای کاری ۱۲۵ درجه
۴۳ خازن ۱۰ میکروفاراد ۴۰۰ ولت هینکدز مدل RP1 بسته ۵ عددی
مشخصات
-
ابعاد۵x1x1 میلیمتر
-
قابلیت هاطراحی و تعمیرات
۴۴ خازن ۱۰ میکروفاراد ۲۵ ولت کد ۱۲۵ بسته ۱۰ عددی
مشخصات
-
ابعاد۴x4x8 میلیمتر
-
قابلیت هاطراحی و تعمیرات
۴۵ خازن الکترولیت ۴۷ میکرو فاراد ۱۶ ولت لوکسون کد L47 بسته ۱۰ عددی
مشخصات
-
ابعاد۱۱x5x5 میلیمتر
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحات– ابعاد خازن: ۱۱×۵ میلی متر- برند خارن: لوکسون (LUXON)- نواری

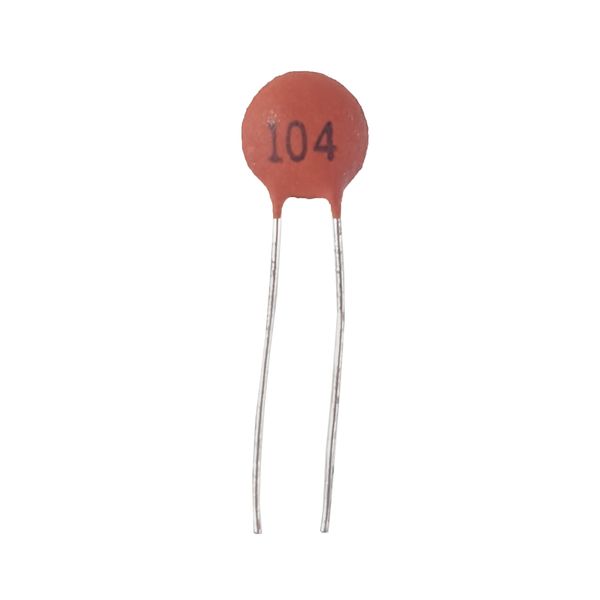

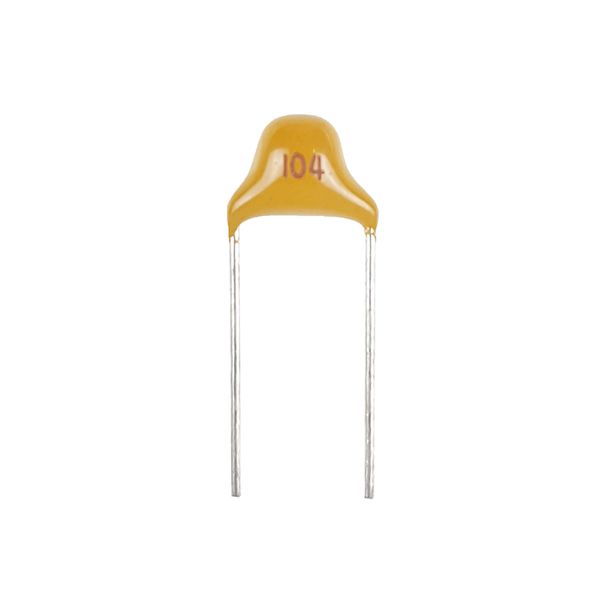

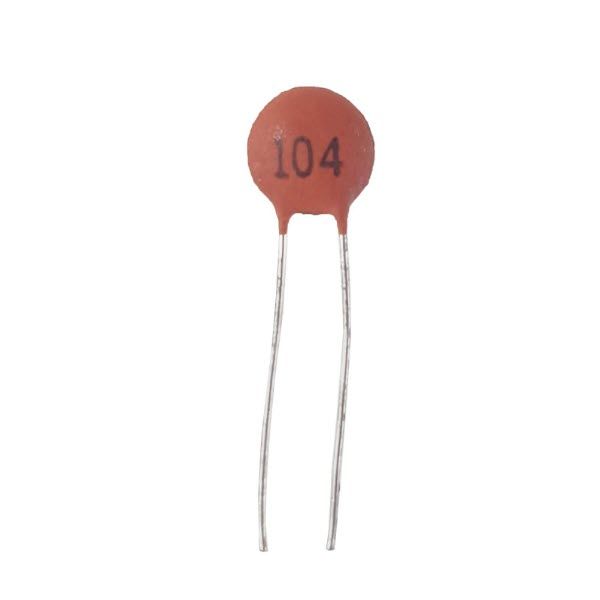

۴۶ خازن عدسی ۱۰۰ نانو فاراد کد ۱۰۴ بسته ۳۰ عددی
مشخصات
-
ابعاد۸۰x50x30 میلیمتر
-
قابلیت هاطراحی و مونتاژ یا ساخت و تعمیرات تجهیزات الکترونیکی
-
ویژگی‌های قطعات الکترونیکیصنعتی
۴۷ خازن الکترولیت ۴۷۰ میکرو فاراد کد ۶۱۶ بسته ۱۰ عددی
مشخصات
-
ابعاد۰.۸×۰.۸×۱.۲ میلیمتر
-
قابلیت هاتعمیرات و طراحی مدارهای الکترونیکیولتاژ : ۱۶ ولت
-
ویژگی‌های قطعات الکترونیکیصنعتی
۴۸ مجموعه ۴۰ عددی خازن الکترولیتی کد ۰۱
مشخصات
-
ابعاد۱۵x15x3 میلیمتر
-
قابلیت ها۱- ولتاژ خازن ها (بسته به ظرفیت و بیشترین کاربرد) از ۱۶ ولت تا ۵۰ ولت درنظر گرفته شده تا به راحتی بتوانید با سایر خازن ها جایگزین کنید۲- سعی شده غالب خازن ها دارای مارک های معتبر مانند ELNA باشند۳- خازن های این مجموعه به گونه ای انتخاب شده اند تا جز پرکاربردترین ها باشند و بویژه ۹۰% خازن های مورد نیاز تعمیرکاران پاور کامپیوتر هستند
-
ویژگی‌های قطعات الکترونیکیآموزشی
-

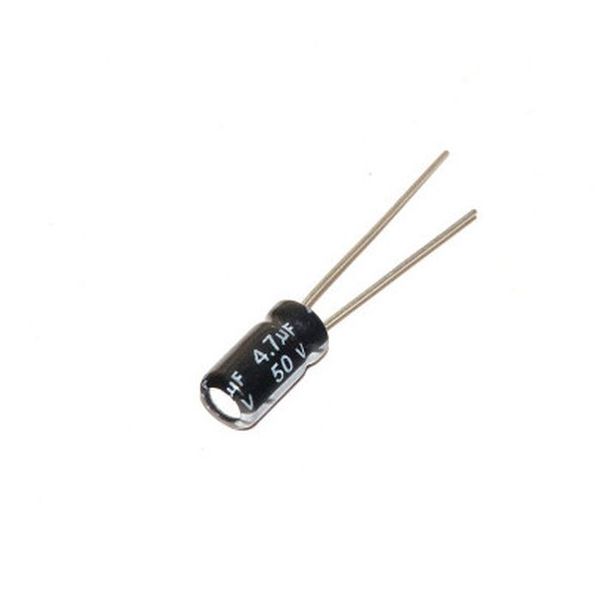

سایر توضیحاتبسته شامل خازن های زیر میباشد:۱۰uF / 50V (10 میکروفاراد)۱uF / 50V (1 میکروفاراد)۴.۷uF / 50V (4.7 میکروفاراد)۰.۴۷uF / 50V (0.47 میکروفاراد)۲.۲uF / 50V (2.2 میکروفاراد)۴۷۰uF / 16V (470 میکروفاراد)۱۰۰۰uF / 16V (1000 میکروفاراد)۲۲۰۰uF / 16V (2200 میکروفاراد)
۴۹ خازن الکترولیت ۱۰ میکرو فاراد ۵۰ ولت جی دبلیو کو کد Silvana-C04 بسته ۲۰ عددی
مشخصات
-
ابعاد۴x4x7 میلیمتر
-
قابلیت هاخازن ثابت الکترولیتی ۱۰ میکروفاراد ۵۰ ولت Capacitor 10µf 50V Jwco
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
اقلام همراهبسته بندی شامل ۲۰ عدد خازن ۱۰ میکروفاراد ۵۰ ولت با برند جی دبلیو کو و بسته بندی سیلوانا می باشد. به دلیل وجود کالاهای متفرقه، سفارش خود را در بسته بندی Silvana دریافت نمایید.
۵۰ خازن الکترولیت ۳۳۰ میکروفاراد ۳۵ ولت آکسبوم مدل TEC-33035 بسته ۳۶ عددی
مشخصات
-
ابعاد۱۰x10x38 میلیمتر
-
قابلیت هاقابلیت ساخت فیلتر های مختلف در مقابل امواج الکتریکی و یا الکترومغناطیسی و صدها کاربرد دیگر —قابل استفاده در دستگاههای الکترونیکی جهت ذخیره بار الکتریکی —قابلیت ایجاد تاخیر فاز در جریان الکتریکی
-
ویژگی‌های قطعات الکترونیکیآموزشی
-
سایر توضیحاتبیشینه دمای کاری ۱۰۵درجه سانتیگراد —طول پایه ها : ۲۶ و ۲۱ میلیمتر —وزن هر خازن : ۱.۴ گرم
امیدواریم این مطلب اطلاعات کافی را برای خرید خازن در اختیار شما قرار دهد. سوالات خود را می توانید از طریق فرم ارسال دیدگاه ها با ما در میان بگذارید.
در ادامه بیشتر بخوانید: راهنمای خرید مولتی متر دیجیتالی
سلام یک سوال داشتم
من یک قفل برقی و یک اکسس کنترل دارم که از خروج یک ups با ولتاژ ۱۲ ولت برق گرفتم میخوام در زمان که رله به فقل برق میده در برق دریافتی اکسس کنترل نوسانی ایجاد نشه که باعث مشکل برای مدارش بشه برای همین در قسمت برق ورودی اکسس کنترل یک خازن ۱۶ولت با ظرفیت ۳۳۰۰ یا ۴۷۰۰ میکرو فاراد میخوام بزارم . لطفا نظر شما در این خصوص اعلام فرمایید . با تشکر
با سلام و احترام بعید میدونم خازن با این ظرفیت و ولتاژ کار استارتر موتورهای تک فاز توی این مدار انجام بده…اما شما می‌تونید از یک ترانس یا یو پی اس ۱۲ ولت برای این کار استفاده کنید…
